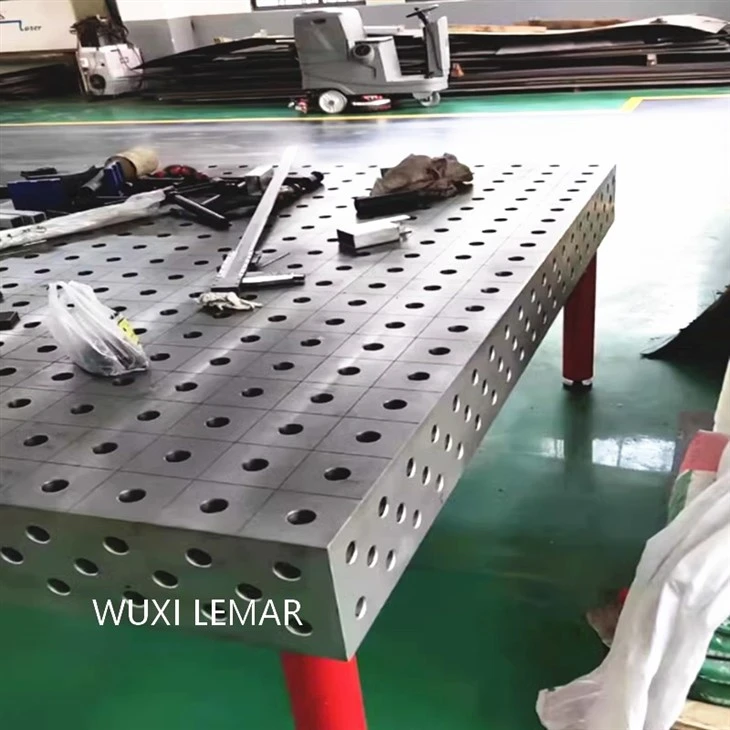

Mesa de hierro fundido para soldadura modelo 3d

1. Plataforma de hierro fundido (plataforma principal)
◦ Material: la mesa de hierro fundido para soldadura 3D generalmente está hecha de hierro fundido gris de alta-resistencia (HT250 o HT300) o hierro dúctil (QT450). Este material tiene excelentes propiedades de rigidez, estabilidad, resistencia al desgaste y absorción de impactos, lo que garantiza que no se deforme bajo cargas pesadas y uso frecuente.
◦ Superficie de trabajo: La superficie de trabajo se somete a un fresado y raspado de precisión para garantizar la planitud. Lo más importante es que la superficie de trabajo está cubierta con un sistema de orificios de rejilla dispuestos regularmente con un espacio determinado (como 100 mm x 100 mm o 50 mm x 50 mm). Estos orificios están estandarizados y se utilizan para instalar diversos accesorios.
2. Sistema de orificios de rejilla
◦ Este es el núcleo de todo el sistema. Cada orificio consta de un orificio perforado con precisión y un orificio roscado. El orificio perforado se utiliza para garantizar la posición precisa de los pasadores de posicionamiento y los accesorios, y el orificio roscado se utiliza para un bloqueo fuerte.
3. Módulos funcionales (accesorios)
◦ Piezas de posicionamiento: como bloques de posicionamiento, pasadores de posicionamiento, bloques en forma de V-, etc., se utilizan para determinar la posición precisa de la pieza de trabajo en la mesa de hierro fundido para soldadura 3D.
◦ Piezas de sujeción: varias abrazaderas rápidas, abrazaderas en espiral, placas de presión, etc., que se utilizan para presionar firmemente la pieza de trabajo sobre las piezas de posicionamiento.
◦ Piezas de soporte: columnas de soporte de varias alturas, almohadillas angulares, placas de extensión, etc., que se utilizan para soportar la mesa de hierro fundido para soldadura 3D desde diferentes alturas y ángulos.
◦ Pasadores y pernos de bloqueo: se utilizan para bloquear rápida y firmemente todos los accesorios en los orificios de la rejilla de la plataforma.
