Mesa de accesorios de trabajo de metal D16

Material: acero/hierro fundido
Aplicación: soldadura y montaje
Proceso: mecanizado CNC
Tratamiento superficial: Normal/Nitrurado
Tipo: 3D
Marca:Lemar

Envíeconsulta

Descripción de productos

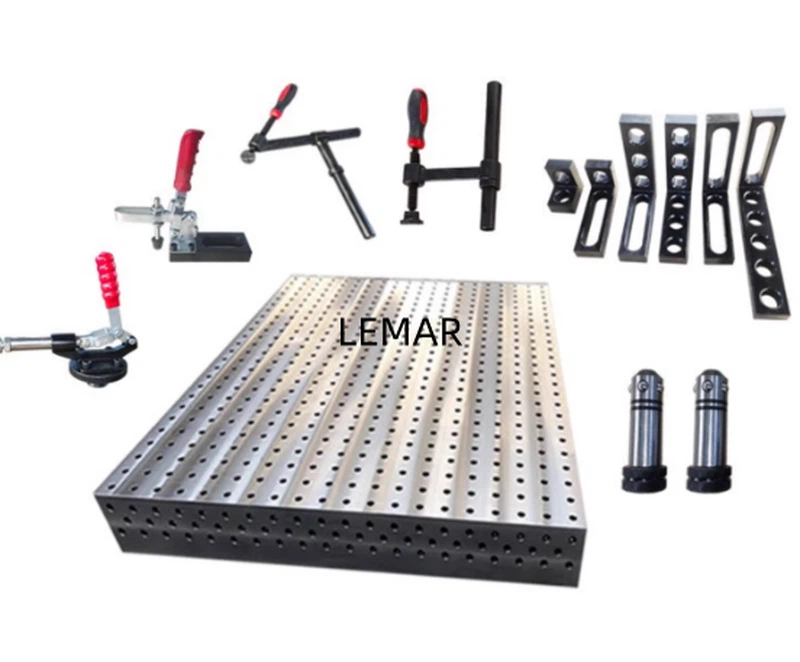

Mesa de fijación de trabajo de metal D16

La mesa auxiliar para trabajo en metal D16 es una plataforma modular para trabajar metales basada en un diámetro de orificio estándar de 16 mm. Se utiliza principalmente en aplicaciones de procesamiento de metales, como soldadura, ensamblaje e inspección. Gracias a su diseño preciso de patrón de orificios y accesorios modulares, permite un rápido posicionamiento y sujeción de piezas de trabajo, lo que lo hace adecuado para la fabricación de lotes pequeños y medianos-y de múltiples-productos.

Gran escala empresarial

amplia aplicación de la tecnología

servicios personalizados de alta-calidad

Alta calidad

entrega rápida para nuestros distribuidores globales

equipo avanzado

entrega rápida para nuestros distribuidores globales

equipo profesional

entrega rápida para nuestros distribuidores globales

solución integral-

entrega rápida para nuestros distribuidores globales

Presupuesto

El espacio estándar entre orificios para la mesa de accesorios para trabajar metales D16 es de 50 ± 0,05 mm, utilizando un patrón de rejilla de 50 mm × 50 mm. Es compatible con orificios de ubicación estándar de 16 mm y es un estándar común en la industria, lo que garantiza la precisión del posicionamiento de la pieza de trabajo y la intercambiabilidad de los accesorios. Algunas versiones personalizadas utilizan un espacio entre orificios de 100 ± 0,05 mm para acomodar piezas de trabajo más grandes, pero el espacio entre orificios de 50 mm es el más común y más adecuado para un posicionamiento preciso y una sujeción rápida de piezas-de tamaño pequeño y mediano.

Diseño estructural

Mesa base: hecha de hierro fundido integral o placa de acero de alta-resistencia, la superficie de la mesa está cubierta con orificios de posicionamiento de precisión de 16 mm, dispuestos en un patrón de cuadrícula de 50 mm o 100 mm y marcados con las líneas de cuadrícula correspondientes para un posicionamiento y medición rápidos.
Estructura de soporte: la parte inferior presenta un diseño de nervaduras reforzadas y algunos modelos están equipados con pies de soporte ajustables para ajustar la nivelación de la mesa y adaptarse a diferentes entornos de piso.
Interfaz modular: Los orificios de 16 mm en la superficie y los lados de la mesa pueden conectar varias abrazaderas, bloques de posicionamiento, columnas de soporte y otros accesorios, lo que permite la fijación de la pieza de trabajo en dos o tres dimensiones.

Parámetros principales

Diámetro del agujero: 16.055-16.199 mm
Espaciado de orificios: 50 ± 0,05 mm o 100 ± 0,05 mm
Material: Hierro fundido HT300, placa de acero Q355/Q455
Grosor de la mesa: 12-30 mm.
Planitud: 0,1/1000 mm
Perpendicularidad: 0,2/200 mm
Dureza de la superficie: HV450 (nitrurado)
Capacidad de carga: Estándar 2 toneladas, hasta 5 toneladas con estructura de bastidor
Tratamiento superficial: nitruración, ennegrecimiento, cromado, etc.

Características de rendimiento

1. Posicionamiento de alta-precisión: las tolerancias de posición de los orificios se controlan dentro de ±0,05 mm, y la alta precisión de planitud y perpendicularidad garantiza la coherencia en la soldadura y el ensamblaje de la pieza de trabajo.
2. Alta flexibilidad: el diseño modular permite el reemplazo rápido de accesorios y accesorios, adaptándose a piezas de trabajo de diferentes formas y tamaños, reduciendo el tiempo de cambio de herramientas y mejorando la eficiencia de producción.
3. Excelente estabilidad: la alta rigidez y resistencia a la vibración del material de hierro fundido reducen efectivamente la vibración durante el procesamiento, asegurando la calidad de la soldadura; el tablero de placa de acero ofrece buena tenacidad y resistencia a la deformación.
4. Alta durabilidad: Los procesos de tratamiento de superficies, como la nitruración, aumentan la dureza de la superficie de la mesa, haciéndola resistente al desgaste-, a la corrosión-y menos propensa a la adhesión de escoria de soldadura, lo que extiende su vida útil.
5. Amplia aplicabilidad: Adecuado para diversas técnicas de procesamiento de metales, como soldadura, ensamblaje mecánico, inspección y rectificado, lo que la convierte en una plataforma de procesamiento de metales versátil.

seguro de calidad

¡Cada certificado es una insignia de calidad para la mesa de plantilla para trabajar metales D16! Como fabricante líder en el campo de las mesas de soldadura 3D, nuestra mesa de plantilla D16 está respaldada por certificaciones autorizadas, lo que proporciona una base sólida para la precisión de su procesamiento.

Está certificada por el sistema de gestión de calidad ISO 9001, asegurando que cada proceso, desde la selección de materia prima hasta el control del proceso de producción, cumpla con los estándares internacionales, garantizando la consistencia y confiabilidad de cada equipo. También ha obtenido la certificación del sistema de calidad de soldadura ISO 3834-2, una piedra angular de la calidad de la soldadura reconocida internacionalmente, que confirma los rigurosos estándares aplicados durante todo el proceso, incluido el control del proceso, la gestión del personal y la trazabilidad de los consumibles, lo que da como resultado estructuras soldadas más seguras y estables.

Desde el cumplimiento nacional hasta los estándares internacionales, desde la garantía de precisión hasta la seguridad y confiabilidad, cada certificación de la mesa plantilla D16 se deriva de una resistencia genuina, lo que le permite usarla con confianza, soldar con precisión y lograr una alta eficiencia en escenarios de soldadura, ensamblaje e inspección.

Servicios personalizados

Personalización del tamaño de la mesa: dentro de nuestra gama de moldes estándar, podemos ajustar el largo y el ancho de la mesa de trabajo D16 para adaptarla al espacio de su taller o a los tamaños de piezas de trabajo comunes. Los ajustes menores son gratuitos, mientras que las personalizaciones importantes solo generan un costo de molde razonable.
Optimización del patrón de orificios: el diámetro de orificio estándar de 16 mm es una especificación común de la industria (que garantiza la intercambiabilidad de los accesorios) y no se puede cambiar. Sin embargo, podemos ajustar la rejilla de espaciado de orificios (50 mm/100 mm opcional) o agregar orificios de posicionamiento en áreas específicas de la mesa según sus procesos de soldadura de alta-frecuencia para mejorar la eficiencia de sujeción de la pieza de trabajo.
Personalización del tratamiento superficial: Ofrecemos tratamiento de nitruración de serie (resistente al desgaste-y a la escoria-resistente). Según su entorno operativo, también podemos personalizar los tratamientos de superficie, como el ennegrecimiento o el cromado, para satisfacer necesidades específicas, como la prevención de la oxidación y la fácil limpieza.
Personalización sencilla de accesorios: para piezas de trabajo con formas especiales, podemos personalizar bloques de posicionamiento simples, bases de soporte y otros accesorios que se ajusten perfectamente al sistema de orificios de 16 mm de la mesa de trabajo D16, eliminando la necesidad de comprar y modificar accesorios de uso general-.

Servicio postventa-

La estructura central está cubierta por una garantía de 3 años, incluidos componentes clave como la mesa y el marco de soporte. Las fallas causadas por defectos de diseño, fabricación o materiales del producto serán reparadas o reemplazadas sin cargo.
Las piezas consumibles (como pasadores de ubicación y mordazas de sujeción) tienen una garantía de 6 a 12 meses. Los reemplazos se proporcionarán sin cargo durante el período de garantía, excluyendo los daños causados por error humano, operación incorrecta o fuerza mayor.
Todos los productos se someten a pruebas rigurosas antes de salir de fábrica para garantizar una tasa de aceptación de entrega del 100%. El período de garantía comienza a partir de la fecha de aceptación del equipo.
