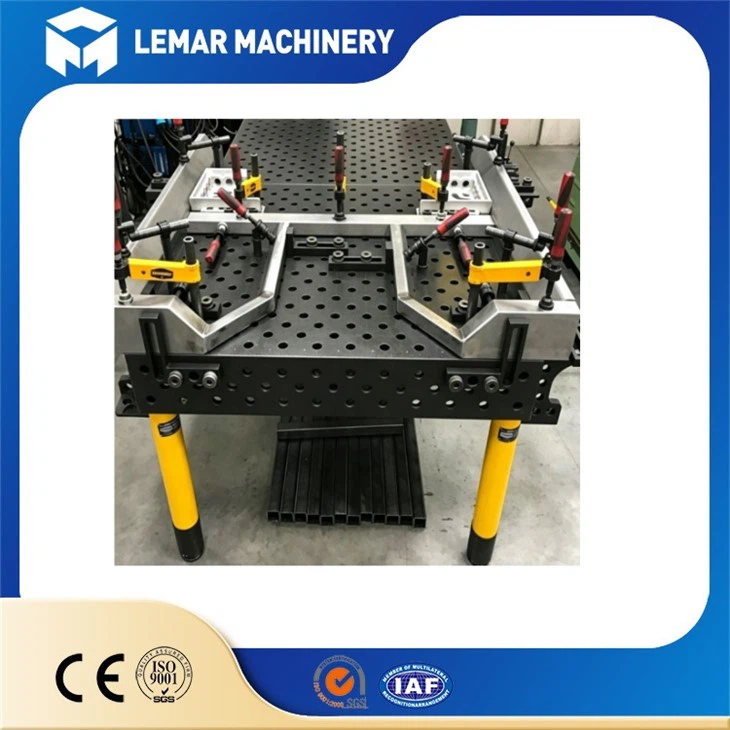

Mesa de fabricación de accesorios modulares
Aplicación: soldadura y montaje
Proceso: mecanizado CNC
Tratamiento superficial: Normal/Nitrurado
Tipo: 3D
Marca:Lemar
Descripción de productos
Equipo profesional

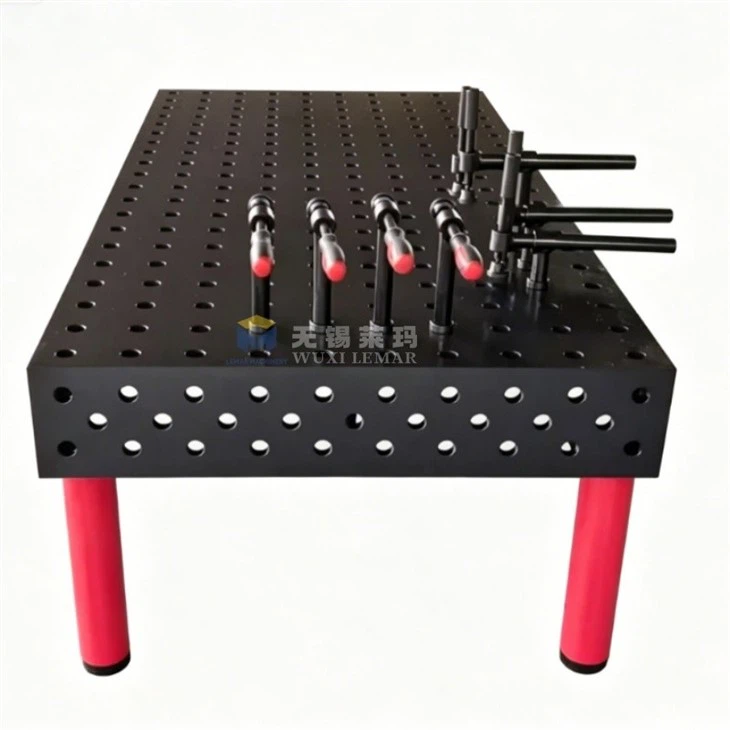

La mesa modular de fabricación de accesorios es una mesa de trabajo de alta-resistencia con un sistema de orificios de malla de precisión, combinado con componentes de accesorios intercambiables y estandarizados, para un rápido posicionamiento y sujeción de piezas de trabajo para completar la soldadura, el ensamblaje, la inspección y el mecanizado ligero.
Principio de funcionamiento
Posicionamiento de referencia: Los orificios de la rejilla en la mesa proporcionan una referencia XYZ 3D, mientras que los pasadores de ubicación/bloques de referencia determinan las coordenadas de la pieza de trabajo.
Sujeción flexible: los componentes del accesorio se ensamblan según la forma de la pieza de trabajo, lo que elimina la necesidad de herramientas-hechas a medida.
Repetibilidad: La precisión del ajuste del sistema de orificios y del accesorio alcanza **±0,02 mm, lo que garantiza la consistencia del lote.
Cambio rápido: el desmontaje y montaje se realizan al cambiar de producto, lo que reduce el tiempo de cambio de horas a minutos.
Serie de productos
nuestro producto
serie D16
Diámetro del orificio: φ16,065-φ16,149 mm (tolerancia del orificio D10)
Pasador de bloqueo a juego: φ16 h7
Distancia entre agujeros: 50 ±0,05 mm (rejilla 50×50 mm)
Líneas de cuadrícula: intervalo de 50 mm, con escala milimétrica en el borde
Superficie de trabajo: Cinco lados utilizables (orificios distribuidos uniformemente en la superficie superior y cuatro superficies laterales)
Materiales comunes: acero Q345/Q355 (16Mn), hierro fundido HT300 también es opcional.
Tratamiento: recocido para aliviar la tensión-general; nitruración de gas de alta-gama (HV450–630, dureza aproximadamente 58–62).
Serie D28
Diámetro del agujero: φ28,065-φ28,149 mm (D10)
Pasador de bloqueo a juego: φ28 h7

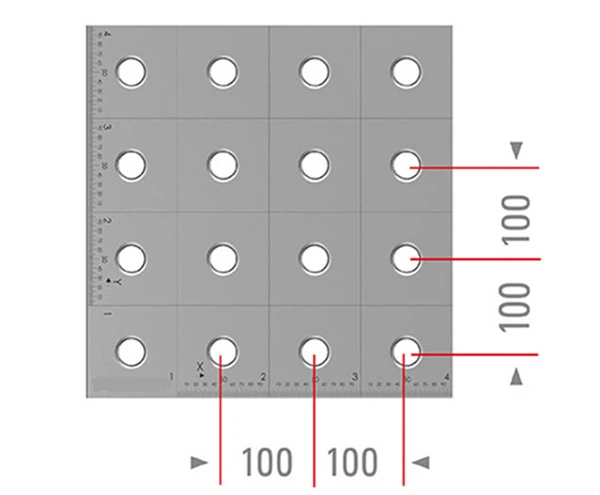

Distancia entre agujeros: 100 ±0,05 mm (cuadrícula 100×100 mm)
Líneas de cuadrícula: intervalo de 100 mm, escala milimétrica en el borde
Superficie de trabajo: Cinco lados utilizables
Materiales comunes: acero Q345/Q355 (16Mn), hierro fundido HT300 también es opcional.
Tratamiento: recocido para aliviar la tensión-general; nitruración de gas de alta-gama (HV450–630, dureza aproximadamente 58–62).
Ventajas principales
- Máxima flexibilidad: una única estación de soldadura se adapta a producciones diversas y pequeñas-en lotes, que abarcan soldadura, montaje e inspección.
- Reducción de costos y mejora de la eficiencia: no se requieren accesorios personalizados, lo que reduce los costos de diseño y fabricación; El cambio rápido mejora la utilización del equipo.
- Alta precisión y consistencia: los sistemas de orificios de precisión + accesorios estandarizados garantizan una alta repetibilidad y reducen la deformación de la soldadura.
- Duradero y fácil de mantener: el tratamiento de nitruración/endurecimiento proporciona resistencia al desgaste y al óxido; El reemplazo de componentes individuales minimiza los costos de mantenimiento.
- Eficiencia de espacio: desmonte y almacene cuando no esté en uso, ocupando mucho menos espacio que los bastidores de accesorios dedicados.
capacidades de empalme y expansión
- Se pueden conectar varias unidades sin problemas: los bancos de trabajo de las mismas especificaciones se pueden conectar sin problemas utilizando pasadores de posicionamiento y bloques de bloqueo para alineación. La planitud general permanece sin cambios después de la conexión. Se pueden montar bancos de trabajo extra-grandes, como de 2 mx 3 m y 3 mx 4 m, según sea necesario, adecuados para procesar componentes grandes, como bastidores de vehículos grandes, bastidores de maquinaria de ingeniería y componentes de contenedores.

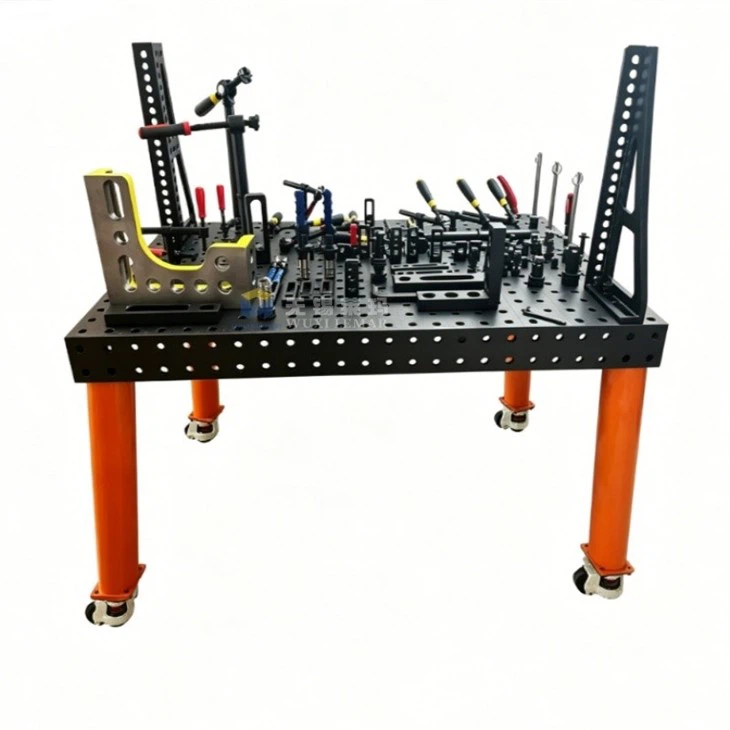

- Expansión 3D: la mesa de soldadura, equipada con columnas extendidas, soportes de extensión y accesorios de montaje lateral-, permite una sujeción tridimensional. Más allá de las operaciones planas, puede realizar posicionamiento de piezas de trabajo laterales, verticales y de múltiples ángulos, a diferencia de los bancos de trabajo fijos comunes.
- Accesorios de expansión funcional: se pueden agregar rieles de guía, placas de indexación, mecanismos de posicionamiento giratorio, interfaces de extracción de polvo y deflectores protectores, adaptándose a líneas de producción automatizadas y estaciones de soldadura robóticas.
