Banco de trabajo de soldadura con orificio de 28 mm System
Aplicación: soldadura y montaje
Proceso: mecanizado CNC
Tratamiento superficial: Normal/Nitrurado
Tipo: 3D
Marca:Lemar
Descripción de productos
|

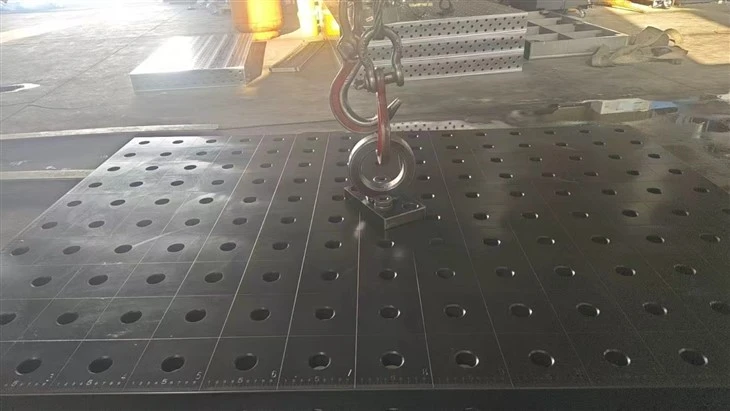

Banco de trabajo de soldadura System con orificios de 28 mm |
El banco de trabajo para soldadura con orificios de 28 mm System es una plataforma de accesorios de soldadura modular-de alta resistencia. Con un diámetro de orificio de 28 mm y un patrón de orificios de rejilla de 100 mm x 100 mm, está diseñado para posicionar y sujetar piezas de trabajo pesadas y se usa ampliamente en escenarios de fabricación de alta-precisión, como soldadura de componentes estructurales y ensamblaje de equipos grandes. Sirve como equipo fundamental para líneas de producción de soldadura flexibles.
Gran escala empresarial
amplia aplicación de la tecnología
servicios personalizados de alta-calidad
Alta calidad
entrega rápida para nuestros distribuidores globales
equipo avanzado
entrega rápida para nuestros distribuidores globales
equipo profesional
entrega rápida para nuestros distribuidores globales
solución integral-
entrega rápida para nuestros distribuidores globales
Aspectos destacados de la estructura central y el diseño
Diseño de patrón de orificios modulares: El diámetro del orificio de 28 mm y la rejilla de 100 mm son compatibles con los accesorios de cambio rápido-de la serie D28 estándar mundial, lo que permite un montaje rápido de bloques de posicionamiento, abrazaderas, bases de soporte, etc., lo que permite una rápida reconfiguración de herramientas y reduce significativamente el tiempo de cambio.
Estructura rígida de alta-resistencia: La superficie de la mesa está mecanizada a partir de una sola pieza de placa de acero gruesa, con marco y nervaduras de refuerzo integrados, lo que reduce la deformación y la desviación por calor de la soldadura bajo cargas pesadas, lo que garantiza precisión y estabilidad a largo plazo.
Mecanizado y tratamiento de superficies múltiples-: El fresado de precisión de 5 lados + nitruración por plasma/cromado duro mejora la dureza de la superficie y la resistencia a la corrosión. Los bordes redondeados (3 mm) en las aberturas de los orificios evitan la concentración de tensiones y prolongan la vida útil.
Diseño compatible y ampliable: Admite el empalme y apilamiento de bloques de altura/bloques de extensión de múltiples-unidades, compatible con estaciones de trabajo robóticas, posicionadores y otros equipos de automatización, lo que satisface las necesidades de fabricación flexible.
Parámetros técnicos básicos
Diámetro y patrón del orificio: diámetro del orificio de 28 mm, espaciado de rejilla de 100 mm × 100 mm
Especificaciones de la mesa: Los tamaños comunes incluyen 1,5 mx 1 m, 2 mx 1 m, 2,4 mx 1,2 m y otros tamaños personalizados no-estándar.
Material y proceso: acero S355J2+N/Q355, enfriamiento general + nitruración por plasma
Capacidad de carga: 3-7 toneladas por unidad (distribuidas uniformemente)
Superficie de trabajo: mecanizado de precisión de 5 lados (superficie superior + 4 lados)
Índice de dureza: Dureza superficial 450-850HV
Estructura del marco: soldadura de acero engrosado, reforzada con refuerzos inferiores
Precisión de la posición del orificio: ±0,05 mm
Planitud: menor o igual a 0,1 mm/1000 mm
Capacidad de carga: 3-7 toneladas (carga distribuida uniformemente)
Temperatura de trabajo: -20 grados ~+80 grados
Compromiso de embalaje de exportación
1. Marcado externo en caja de madera
Información del producto: Modelo del producto (sistema de banco de trabajo para soldadura con orificios de 28 mm), especificaciones y dimensiones, peso bruto/peso neto, cantidad
Marcas de envío: símbolos estándar internacionales como "Manipular con cuidado", "Mantener seco", "Este lado hacia arriba", "Área de montacargas", etc.
Marcas de cumplimiento: marca de fumigación IPPC (obligatoria para embalajes de madera), información del fabricante (WUXI LEMAR MACHINERY EQUIPMENTS CO.,LTD)
Información de destino: nombre del cliente, puerto, dirección, información de contacto (bilingüe chino e inglés)
2. Marcado Interno
Lista de embalaje incluida dentro de la caja de accesorios (bilingüe chino e inglés), indicando modelo, cantidad y finalidad del accesorio.
Etiqueta de instrucciones de instalación adherida a la película protectora de la mesa, que recuerda al cliente que debe retirar la película protectora antes de la puesta en servicio y el uso.
Compromiso de calidad del producto
ElBanco de trabajo de soldadura con orificio de 28 mm Systemfabricado por WUXI LEMAR MACHINERY EQUIPMENTS CO., LTD está construido con una calidad superior respaldada por certificaciones autorizadas. El producto ha obtenido múltiples certificaciones nacionales e internacionales rigurosas, incluidasCertificación del sistema de gestión de calidad ISO 9001, certificación de seguridad CE, pruebas de precisión y resistencia al desgaste de SGS, certificación de confiabilidad del producto BV y certificación ambiental RoHS. Desde la selección de materiales y el refinamiento del proceso hasta el control de precisión y las pruebas de rendimiento, cada paso de producción cumple con los estándares de certificación. Respaldados por calificaciones autorizadas y comparables a los puntos de referencia de calidad internacionales, brindamos soluciones de accesorios de soldadura confiables y que cumplen con las normas para clientes globales, lo que facilita a las empresas expandir los mercados nacionales y extranjeros sin problemas.
Servicio postventa-
Período de garantía: 12 meses para toda la máquina (a partir de la fecha de recepción), con garantía extendida de 24 meses para la superficie de trabajo central y la estructura del sistema de orificios. Las piezas consumibles (como pasadores de ubicación y tapones para orificios) tienen una garantía de 3 meses.
Cobertura de garantía: Cubre problemas de calidad del producto (como desviación de la precisión de la posición del orificio, deformación inexplicable de la superficie de trabajo, etc.). El producto se fabrica bajo un estricto control de calidad de acuerdo con los sistemas de certificación ISO 9001 y CE. Se proporcionan repuestos originales de fábrica y servicios de reparación gratuitos durante el período de garantía.
Exclusiones: Excluye daños causados por operación inadecuada, modificaciones no autorizadas, incumplimiento de los procedimientos de mantenimiento y fuerza mayor. Consulte el acuerdo de garantía del producto para obtener más detalles.
Preguntas frecuentes
preguntas frecuentes
Información sobre el banco de trabajo para soldadura System con orificio de 28 mm.
P: 1. ¿Cuáles son las principales diferencias entre una mesa de soldadura con sistema de orificios de 28 mm y una mesa de soldadura con sistema de orificios de 16 mm? ¿Cómo debo elegir entre ellos?
R: Las principales diferencias radican en el diámetro del orificio, la capacidad de carga y los escenarios aplicables. El sistema de orificios de 28 mm es adecuado para piezas de trabajo pesadas (capacidad de carga de una sola mesa de 3-7 toneladas), con una separación entre orificios de 100 mm y se utiliza con abrazaderas de alta resistencia, lo que lo hace adecuado para maquinaria de ingeniería y soldadura de estructuras de acero. El sistema de orificios de 16 mm es adecuado para piezas pequeñas precisas, con una separación entre orificios de 50 mm, lo que ofrece una mayor precisión de posicionamiento y es adecuado para piezas de automóviles y ensamblaje de componentes aeroespaciales pequeños.
P: 2. ¿Se puede realizar el corte por plasma en una mesa de soldadura con patrón de orificios de 28 mm?
R:Sí, pero requiere un accesorio de corte exclusivo y un sistema de eliminación de polvo. La escoria y el polvo se deben limpiar inmediatamente después del corte para evitar daños por altas-temperaturas en las paredes del orificio. No se recomienda realizar cortes con plasma frecuentes en la misma zona para evitar la deformación localizada de la superficie de la mesa debido al calor.
P: 3.¿Puedo pedir una mesa de soldadura con patrón de orificios de 28 mm y tamaño personalizado-? ¿Cuál es el plazo de entrega para pedidos personalizados?
R: La personalización está disponible. Las dimensiones de la mesa (máximo 4000×2000 mm), el grosor y la altura lateral se pueden personalizar según el tamaño de la pieza de trabajo. El plazo de entrega estándar para pedidos personalizados es de 15 a 20 días hábiles, y los pedidos acelerados se pueden completar en 10 días hábiles (se aplican cargos adicionales para pedidos acelerados).
P: 4. ¿La escoria de soldadura dañará la capa nitrurada en la superficie de la mesa de soldadura? ¿Es necesaria protección durante la soldadura?
R: La capa nitrurada por plasma tiene una dureza de 450-850 HV y una excelente resistencia al desgaste; una pequeña cantidad de escoria de soldadura no dañará la superficie. Sin embargo, se recomienda colocar tapetes anti-escoria en áreas de no-posicionamiento durante la soldadura para evitar que se adhieran grandes cantidades de escoria de soldadura de alta temperatura durante períodos prolongados, lo que podría afectar la precisión de la posición del orificio.
P: 5. ¿Qué certificaciones internacionales tiene el producto? ¿Cumple las normas de acceso al mercado de la UE?
El producto ha pasado la certificación del sistema de gestión de calidad ISO 9001, la certificación de seguridad CE, las pruebas de precisión y resistencia al desgaste de SGS y la certificación de confiabilidad del producto BV. Cumple plenamente con los requisitos de acceso al mercado de la UE y se puede proporcionar un conjunto completo de documentos de certificación para el despacho de aduanas.
P: 6. ¿Cómo se transportan las mesas de soldadura con patrón de orificios de 28 mm de gran tamaño-? ¿Existe riesgo de daños durante el envío al extranjero?
R:El transporte nacional utiliza montacargas y camiones de plataforma, mientras que el transporte internacional utiliza contenedores con paletas de madera para asegurar las mercancías. La superficie de la mesa está cubierta con una película protectora, los orificios están equipados con tapones protectores y las esquinas están envueltas con tiras anticolisión. Además, se compra un seguro de envío, por lo que si se produce algún daño durante el transporte, se proporcionará reparación o reemplazo gratuito.
