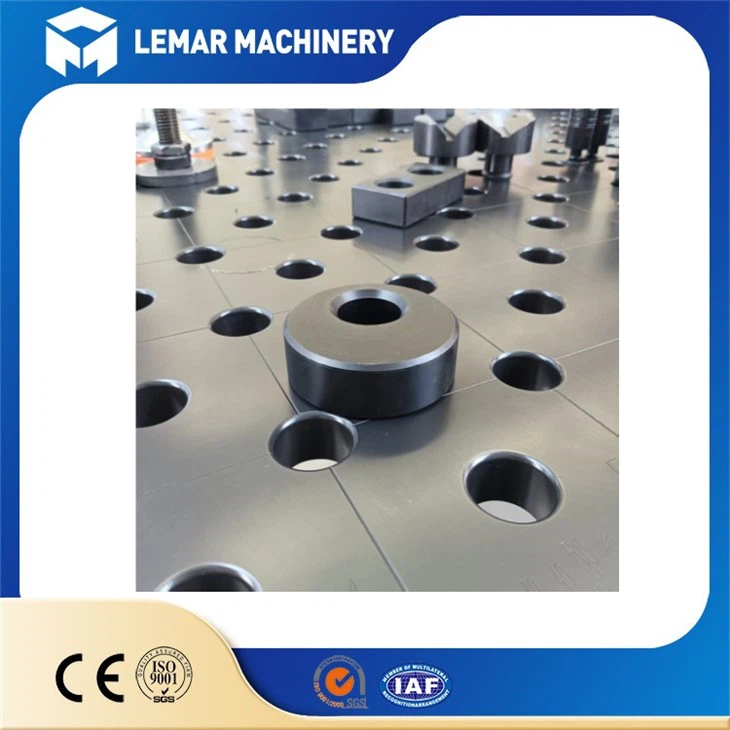

Mesas de soldadura planas de acero
Aplicación: soldadura y montaje
Proceso: mecanizado CNC
Tratamiento superficial: Normal/Nitrurado
Tipo: 3D
Marca:Lemar
Descripción de productos
|
Mesas de soldadura planas de acero |
Las mesas de soldadura planas de acero son bancos de trabajo profesionales fabricados con placas de acero pesadas mecanizadas con alta-precisión. Su característica principal es una superficie extremadamente plana cubierta con orificios roscados o lisos dispuestos en un patrón de cuadrícula estándar. Este diseño los convierte no solo en un plano de referencia robusto para soldadura y ensamblaje, sino que también permite la instalación rápida y precisa de varios accesorios modulares a través del sistema de orificios, lo que permite un posicionamiento y sujeción de piezas de trabajo repetibles y no-destructivos. Mejoran significativamente la precisión, la eficiencia y la flexibilidad de los procesos de fabricación y son un componente central de la infraestructura en los talleres de soldadura, la fabricación de herramientas y el ensamblaje mecánico de precisión modernos.
Gran escala empresarial
amplia aplicación de la tecnología
servicios personalizados de alta-calidad
Alta calidad
entrega rápida para nuestros distribuidores globales
equipo avanzado
entrega rápida para nuestros distribuidores globales
equipo profesional
entrega rápida para nuestros distribuidores globales
solución integral-
entrega rápida para nuestros distribuidores globales
Estructura típica
Tablero: el componente principal, el tablero, es una placa de acero integrada con un error de planitud mínimo (los modelos de alta-precisión pueden lograr un error de menos de 0,05 mm/m). La superficie está libre de protuberancias y rebabas, lo que garantiza un ajuste perfecto cuando se colocan piezas de trabajo sobre ella. Los procesos de alivio de tensiones, fresado y rectificado garantizan la planitud.
Sistema de orificios: Disposición estandarizada de orificios (p. ej., serie D28: diámetro de orificio de 28 mm, espaciado de 100 mm; o orificios roscados M16). Se utiliza para montar accesorios.
Estructura principal: construida con vigas cuadradas, vigas I- o vigas tipo caja de acero-cuadrado de alta resistencia, lo que garantiza una rigidez general.
Costillas de refuerzo: Las placas de refuerzo densamente dispuestas debajo de la mesa evitan la deformación.
Patas y dispositivo nivelador: Las patas ajustables permiten nivelar la mesa en superficies irregulares.
Serie de productos
serie D16
Diámetro del orificio (D): Φ16 mm (tolerancia φ16.065 - φ16,149 mm)
Paso del orificio: 50 ± 0,05 mm
Líneas de cuadrícula: 50×50 mm
Precisión de posicionamiento: ±0,05 mm
Altura lateral: 100 mm/150 mm
Planitud: menor o igual a 0,1 mm/m
Perpendicularidad: 0,05 mm/200 mm
Dureza superficial: HRC45 (después del tratamiento de nitruración)
Rugosidad de la superficie: Ra3.2μm
Serie D28
Apertura (D): Φ28 mm (Tolerancia φ28.065 - φ28,149 mm)
Espaciado de orificios: 100 ± 0,05 mm
Líneas de cuadrícula: 100×100 mm
Precisión de posicionamiento: ±0,05 mm
Altura lateral: 200 mm
Planitud: menor o igual a 0,1 mm/m
Perpendicularidad: 0,05 mm/200 mm
Dureza superficial: HRC42-52 (después del tratamiento de nitruración)
Rugosidad de la superficie: Ra3.2μm
Características principales y ventajas
Posicionamiento preciso, calidad de soldadura mejorada
La superficie de trabajo plana proporciona un plano de referencia uniforme, lo que garantiza ángulos de soldadura y dimensiones precisos de la pieza de trabajo, lo que reduce la deformación de la soldadura causada por un soporte inestable (como la deformación de la placa y la desalineación de los componentes).
Cuando se utiliza con accesorios de herramientas, permite la soldadura estandarizada de lotes de piezas de trabajo, lo que mejora la eficiencia de la producción y reduce los errores de posicionamiento manual.
Carga estable-Capacidad de carga, adaptable a múltiples escenarios
La superficie de trabajo tiene una gran capacidad de carga-, que va desde decenas de kilogramos hasta varias toneladas, lo que satisface las necesidades de soldadura de piezas de trabajo de diferentes pesos, desde pequeñas piezas de hardware hasta grandes estructuras de acero.
El bajo centro de gravedad de la base proporciona una buena resistencia a las vibraciones, lo que evita la inestabilidad del arco de soldadura causada por las sacudidas del equipo.
Función de protección de puesta a tierra
Algunos modelos tienen-terminales de conexión a tierra incorporados, que se pueden conectar directamente al cable de tierra de la máquina de soldar, lo que reduce la interferencia del arco durante el proceso de soldadura, previene defectos como la inclusión de escoria y la porosidad en la costura de soldadura y garantiza la seguridad eléctrica del operador.
Gran versatilidad, adaptación flexible
Puede usarse con diversos equipos de soldadura y corte, y puede servir no solo para soldar sino también como plataforma auxiliar para el ensamblaje, rectificado e inspección de piezas de trabajo.
Puntos clave del diseño de seguridad
Protección de puesta a tierra
Las mesas de soldadura de grado industrial- están equipadas con terminales de conexión a tierra, conectados al cable de tierra de la máquina de soldar mediante terminales de cobre. Esto reduce la interferencia electromagnética del arco de soldadura, mejora la calidad de la soldadura y evita que la pieza de trabajo se cargue eléctricamente, lo que garantiza la seguridad del operador.
Anti-antideslizamiento y anti-vuelco
La base está equipada con almohadillas de goma antideslizantes para evitar que el banco de trabajo se deslice sobre superficies lisas;
Las mesas de soldadura-de alta resistencia cuentan con un diseño de base ensanchado para bajar el centro de gravedad y evitar que se vuelque bajo cargas pesadas.
Protección anti-escaldaduras y anti-rayones
Los bordes de la mesa están biselados o redondeados para eliminar los bordes afilados y evitar rayones durante el funcionamiento;
Algunos-modelos de gama alta tienen un revestimiento antiadherente-resistente a altas-temperaturas aplicado a la superficie de la mesa, lo que reduce la adherencia de las salpicaduras de soldadura y minimiza la transferencia de calor para evitar quemaduras.
Compromiso de calidad del producto
Estándares de precisión: de acuerdo con los estándares de precisión de la mesa de trabajo de la máquina herramienta ISO 8512, el error de planitud de la superficie de la mesa debe cumplir con los requisitos del grado correspondiente.
Certificación de seguridad: los productos exportados a los mercados europeos y americanos deben pasar la certificación CE (que cumplen con la Directiva de seguridad de maquinaria de la UE) y algunos-modelos de alta gama están certificados según los estándares ANSI/ASME (estándares de la Sociedad Estadounidense de Ingenieros Mecánicos) para garantizar el cumplimiento de los requisitos de desempeño de seguridad.
Certificación de materiales: Los materiales de acero inoxidable requieren informes de pruebas de materiales 304/316 y el tratamiento de nitruración requiere certificados de pruebas de dureza de la superficie, lo que garantiza que la calidad del producto cumpla con los estándares prometidos.
Comentarios de clientes
Cuando el primer proyecto de un cliente logra"medidas perfectas que me tranquilizan"gracias a nuestro producto-esta es la confianza en la calidad detrás de nuestras mesas de soldadura.
Desde la cuidadosa selección de acero de alta-resistencia hasta el rectificado de precisión de orificios y encimeras planas, nuestras mesas de soldadura son más que simples "herramientas duraderas"-son socios de producción que mantienen las operaciones estables y las dimensiones precisas.
Como lo expresó nuestro cliente Peter:"Ha cambiado mi forma de trabajar."La excelente calidad no son solo las especificaciones enumeradas-es la "ejecución perfecta" en manos del cliente y la seguridad de que cada soldadura se puede realizar con confianza.
Sobre nosotros
La soldadura de metales exige precisión; La artesanía experta y un soporte sólido son esenciales.
Nuestras mesas de soldadura planas de acero están fabricadas con acero de alta-resistencia y tratadas con un proceso de endurecimiento por nitruración. La superficie de la mesa es plana y resistente al desgaste-y la base es estable y soporta carga-. El diseño ranurado permite una adaptación flexible a diversas plantillas y accesorios.
Desde el ensamblaje preciso de chapa metálica hasta la soldadura-de componentes de alta resistencia, es su socio de soldadura confiable y eficiente.
Cada equipo se somete a rigurosas inspecciones de calidad y cada colaboración está respaldada por un servicio integral.
Elija nuestras mesas de soldadura de precisión y suelde su camino hacia un futuro de calidad. ¡Esperamos asociarnos con usted para lograr el éxito mutuo!
